Los controladores para el edge IIoT de la serie WISE de ICP DAS recopilan datos de sistemas descentralizados para luego transmitirlos a un centro de control de datos a través de una conexión inalámbrica 4G y administrarlos mediante el software IoTstar desarrollado por ICP DAS. En el caso de uso que vamos a ver, esta solución puede monitorizar y administrar fácilmente el estado de las plantas de energía solar de forma remota, mostrando los datos en tableros y ofreciendo indicadores del mantenimiento preventivo de las plantas de energía solar.
Las plantas fotovoltaicas suelen estar ubicadas en el extrarradio, por lo que es difícil controlar y mantener el equipamiento, requiriendo mucho tiempo y mano de obra. Para garantizar el funcionamiento normal de las plantas de energía solar, es necesario utilizar la tecnología IIoT para transmitir datos desde cada planta de energía solar a través de 4G al centro de control. El sistema puede recibir información en tiempo real y analizar los datos de monitoreo de cada central eléctrica para lograr el objetivo de mantenimiento preventivo y reducir costes de mantenimiento causados por fallos. Este caso ilustra cómo la solución de visualización de datos en la nube de ICP DAS ayuda al cliente a monitorizar las plantas solares de forma remota.

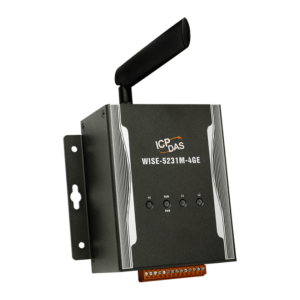

WISE-5231M-4GE + software IoTstar para monitorizar sistemas en remoto en tiempo real
En este caso, el se utiliza el controlador PLC de marca A para transmitir datos de estado, potencia, voltaje, temperatura y humedad del panel solar desde las plantas de energía solar al WISE-5231M-4GE de ICP DAS a través de Modbus por protocolo TCP . El controlador edge IIoT luego envía los datos recopilados a un centro de control a través de la comunicación inalámbrica 4G. Después de eso, el ordenador del centro de monitorización, con el software de administración de la nube IoTstar instalado, ayuda al cliente a implementar un sistema de control y monitoreo en tiempo real para las plantas de energía solar. La estructura de este sistema se corresponde con la imagen de la derecha.
Los controladores para el edge WISE IIoT de ICP DAS se utilizan ampliamente para el control lógico remoto y el monitorización en diversas aplicaciones industriales, puede, por ejemplo, iniciar acciones de inmediato y emitir advertencias para garantizar que no se pierdan datos en caso de una interrupción de la comunicación.
El IoTstar es un software de gestión de la nube desarrollado por ICP DAS . Puede monitorizar y controlar de forma remota controladores IIoT y los módulos, dispositivos y equipos de E/S conectados a los controladores. IoTstar se puede instalar no solo en plataformas de nube privada en el sistema operativo Windows , sino también en plataformas de nube pública como Microsoft Azure , IBM Bluemix , Google Cloud o Amazon Web Services . En este caso, se utiliza IoTstar para recibir los datos de la planta de energía solar enviados desde el Controlador edge WISE-5231M-4GE IIoT, luego se importa en la base de datos mostrándose en el tablero, controlando así el equipo en otros plantas al mismo tiempo.
Beneficios:
- El WISE-5231M-4GE , a través del método de comunicación inalámbrica 4G, resuelve el problema del cableado y la transmisión de información, reduciendo efectivamente el coste del cableado. Con un mecanismo de reconexión automática inalámbrica 4G, el WISE-5231M-4GE puede transmitir una gran cantidad de información en el menor tiempo posible.
- El controlador edge IIoT de la serie WISE proporciona una interfaz web simple y fácil de usar para editar la lógica de control. Los usuarios no tienen que escribir código; simplemente hacer clic en una configuración en la HMI para completar la edición de la lógica de control.
- La función integrada de «Registrador de datos» del controlador de borde IIoT puede recuperar datos y transmitirlos automáticamente al centro de control. Cuando se produce un fallo de red en una estación base 3G/4G, la función de grabación de datos seguirá funcionando, manteniendo toda la información segura. Cuando la estación base reanude su funcionamiento, el controlador edge IIoT de la serie WISE devolverá los datos almacenados al centro de control para garantizar la transmisión completa de todos los archivos de datos.
- Con IoTstar , no hay necesidad de preocuparse por el entorno de red del controlador WISE instalado en campo. No importa si el controlador usa IP estática, IP dinámica, IP virtual o IP física, con IoTstar , el personal de administración puede realizar el monitoreo del estado, la configuración del sistema y la configuración de los datos proporcionados. Y también, a través de la interfaz web proporcionada por IoTstar , los usuarios pueden actualizar el firmware del controlador WISE, resolver el problema de la gestión de IP en la red de comunicación inalámbrica 3G/4G y reducir el tiempo y el coste de las salidas personal técnico a la zona.
- Con el tablero de IoTstar , cada planta de energía solar tiene un tablero independiente, que ayuda a los usuarios a verificar los datos de estado en tiempo real de la planta de energía y ayuda al personal de administración a organizar el mantenimiento preventivo por adelantado y reducir el coste del mantenimiento posterior. Además, la versión 2.0 de IoTstar también tiene un servicio de informes, que proporciona estadísticas y servicios de consulta con los valores los módulos de E/S (o medidores de potencia, en este caso) conectados a los controladores de ICP DAS. Hay dos formatos de informe disponibles: PDF y Excel. Para obtener más información, consulte el siguiente enlace: https://www.icpdas.com/en/product/guide+IIoT+Software+IoTstar
